欧美色偷偷亚洲天堂bt,亚洲欧美日韩在线不卡,欧美综合激情网,国产黄色一级大片,亚洲中文有码字幕青青,久久久久国产一区二区三区,亚洲成年轻人电影网站www,色偷偷噜噜噜亚洲男人,国产亚洲欧美日韩在线三区,国产日韩欧美高清在线,欧美精品第1页www

在螺紋膠的使用過(guò)程中，很多人將重點(diǎn)放在產(chǎn)品型號(hào)選擇上，卻忽視了涂覆前的預(yù)處理步驟。事實(shí)上，這些看似不起眼的操作，直接影響著膠層的最終牢固度。專業(yè)測(cè)試數(shù)據(jù)顯示，規(guī)范的預(yù)處理能讓螺紋膠的剪切強(qiáng)度提升 50% 以上，大幅降低后期松動(dòng)風(fēng)險(xiǎn)。

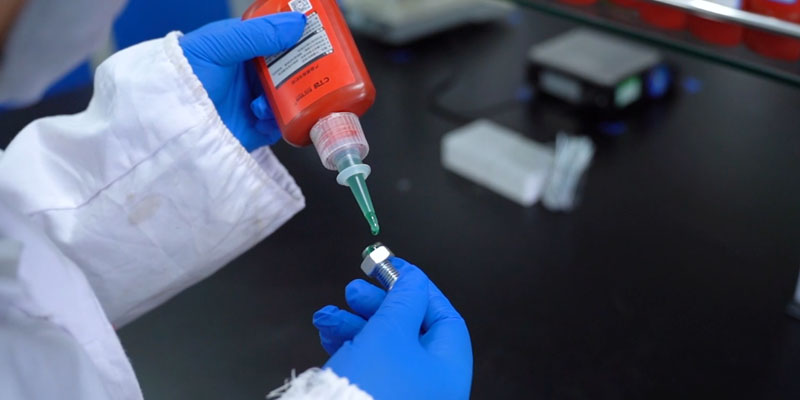

第一步：徹底清潔螺紋表面，清除油污與雜質(zhì)

工業(yè)生產(chǎn)或維修中，螺紋表面常殘留機(jī)油、切削液、鐵銹或粉塵，這些污染物會(huì)在膠層與螺紋間形成隔離層，導(dǎo)致膠層無(wú)法緊密附著。某機(jī)械廠曾因未清潔新加工螺栓的切削油，涂膠后僅運(yùn)行 3 天就出現(xiàn)松動(dòng)。正確做法是：用蘸有工業(yè)酒精或?qū)Ｓ们逑磩┑哪ú挤磸?fù)擦拭螺紋，直至無(wú)油跡;若有銹跡，需用細(xì)砂紙打磨至露出金屬本色，再用壓縮空氣吹凈粉塵。對(duì)于油污嚴(yán)重的螺紋，可先用堿性除油劑浸泡 10 分鐘，沖洗干燥后再涂膠。

第二步：檢查螺紋配合間隙，避免過(guò)松或過(guò)緊

螺紋配合過(guò)松(間隙>0.2mm)會(huì)導(dǎo)致膠液填充不足，固化后膠層易受振動(dòng)沖擊而斷裂;過(guò)緊則會(huì)使膠液被擠出，無(wú)法形成完整膠膜。建議用塞尺測(cè)量間隙，若過(guò)松，可先在螺紋上纏繞 1-2 圈生料帶(僅覆蓋 1/3 螺紋高度)，再涂膠;若過(guò)緊，需用絲錐或板牙修整螺紋，確保裝配時(shí)能順利擰入且無(wú)明顯晃動(dòng)。某汽車維修店的實(shí)踐表明，調(diào)整間隙后，螺紋膠的抗振動(dòng)性能提升 40%。

第三步：干燥處理，杜絕水分影響固化

潮濕環(huán)境或剛清洗過(guò)的螺紋會(huì)殘留水分，厭氧型螺紋膠遇水會(huì)延緩固化速度，甚至出現(xiàn) “局部不固化” 現(xiàn)象。測(cè)試顯示，含水量>5% 的螺紋表面，膠層固化時(shí)間會(huì)延長(zhǎng) 3 倍，強(qiáng)度下降 30%。處理方式：若環(huán)境濕度>80%，可用電吹風(fēng)冷風(fēng)檔吹干螺紋;低溫高濕環(huán)境下，可將螺紋加熱至 30-40℃(避免高溫破壞膠性)，保持 5 分鐘后自然冷卻，再進(jìn)行涂膠。

第四步：區(qū)分材質(zhì)特性，針對(duì)性預(yù)處理

不同材質(zhì)的螺紋需差異化處理：鋁合金、銅等軟質(zhì)金屬螺紋，需避免使用腐蝕性強(qiáng)的清洗劑，可選用中性清潔劑，防止表面氧化層被破壞;塑料螺紋則要檢查是否有毛刺，用細(xì)銼刀修整后，用異丙醇擦拭，避免清潔劑溶解塑料表面。某電子廠為塑料外殼螺紋預(yù)處理時(shí)，因誤用強(qiáng)溶劑導(dǎo)致螺紋開(kāi)裂，更換預(yù)處理方案后，合格率從 65% 提升至 98%。

第五步：裝配前的膠液活化(針對(duì)低溫環(huán)境)

當(dāng)環(huán)境溫度低于 15℃時(shí)，螺紋膠的固化活性會(huì)下降。此時(shí)可將膠瓶放入 30℃溫水中浸泡 5 分鐘(避免高溫)，讓膠液恢復(fù)流動(dòng)性;涂膠后在螺紋附近用紅外燈(距離 30cm 以上)低溫烘烤，加速固化反應(yīng)。某北方機(jī)械廠冬季施工時(shí)，通過(guò)此方法使膠層 24 小時(shí)固化強(qiáng)度達(dá)標(biāo)率從 70% 提升至 100%。

這些預(yù)處理步驟看似簡(jiǎn)單，卻能從根源上解決膠層附著不良、固化不完全等問(wèn)題。無(wú)論是工業(yè)裝配還是家用維修，花 5-10 分鐘做好預(yù)處理，能讓螺紋膠的緊固效果事半功倍，顯著延長(zhǎng)設(shè)備或物件的使用壽命。
