欧美色偷偷亚洲天堂bt,亚洲欧美日韩在线不卡,欧美综合激情网,国产黄色一级大片,亚洲中文有码字幕青青,久久久久国产一区二区三区,亚洲成年轻人电影网站www,色偷偷噜噜噜亚洲男人,国产亚洲欧美日韩在线三区,国产日韩欧美高清在线,欧美精品第1页www

螺紋膠作為工業(yè)與家用緊固的 “隱形衛(wèi)士”，一旦失效可能導致設備故障、安全隱患。不少用戶在使用中常遇到 “剛涂好就松動”“固化后強度不足” 等問題，背后往往暗藏 5 類常見原因。

原因一：選型與工況錯配

這是最易被忽視的失效根源。例如在高溫鍋爐管道的螺紋連接中，若誤用普通耐溫僅 80℃的螺紋膠，膠層會因持續(xù)高溫軟化，2-3 天就可能出現(xiàn)松動;而在塑料玩具的螺絲固定中，選用高強度螺紋膠則會因膠層過硬導致塑料螺紋開裂。

原因二：螺紋表面處理不當

油污、銹跡、水分是螺紋膠的 “天敵”。若螺紋表面殘留機油、切削液，膠層會因無法充分接觸金屬表面形成 “假固化”，實際剪切強度可能下降 60% 以上。某農機維修店反饋，未清潔的農機螺栓涂膠后，僅使用 1 周就出現(xiàn)松動。處理建議：用工業(yè)酒精或專用清潔劑擦拭螺紋，確保無油無銹;潮濕環(huán)境下可先用熱風槍烘干，再涂膠固化。

原因三：涂膠量失衡

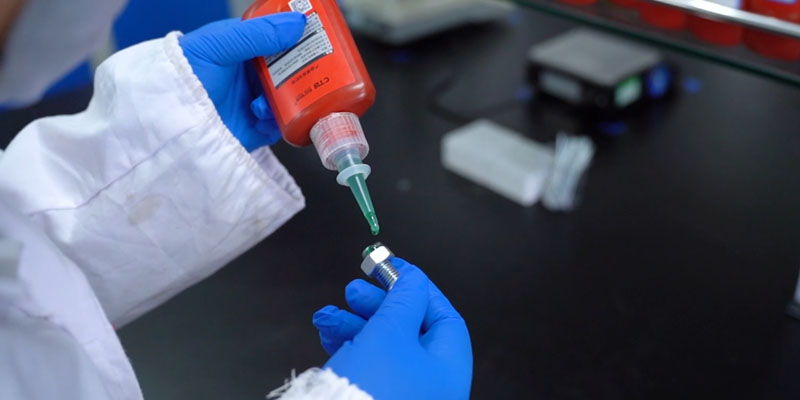

涂膠過少會導致螺紋間隙填充不足，形成 “局部空缺”，振動中易從縫隙處松動;涂膠過多則會造成膠液溢出，固化后形成的 “飛邊” 反而可能加速膠層老化。正確涂膠量應為：沿螺紋圓周均勻涂抹 1-2 圈，裝配后有微量膠液從螺紋末端擠出(約 0.5-1mm)，既保證填充完整，又避免浪費。

原因四：固化條件未達標

厭氧型螺紋膠需在缺氧環(huán)境(螺紋嚙合后)固化，若螺紋配合過松(間隙>0.2mm)，空氣無法排盡，會導致固化不完全;低溫環(huán)境下(<15℃)，固化速度會延緩 50% 以上，若未等待足夠固化時間就投入使用，膠層強度僅能達到設計值的 30%-40%。解決辦法：間隙過大時先纏生料帶輔助密封;低溫環(huán)境可通過加熱(如用紅外燈照射至 30-40℃)加速固化，或選用快固型產品。

原因五：產品本身質量問題

過期或劣質螺紋膠的失效概率極高。過期膠可能出現(xiàn)分層、固化劑失效，某電子廠曾因使用過期膠導致手機主板螺絲松動，批量返工損失超 5 萬元;而無資質小廠生產的 “三無產品”，常因配方偷工減料，固化后膠層易脆化。建議選購時查看生產日期(保質期多為 12-24 個月)、品牌資質，開封后觀察膠液：優(yōu)質膠應均勻無沉淀，固化后彈性良好，不易掰斷。

掌握這些核心原因，可大幅降低螺紋膠失效概率。若發(fā)現(xiàn)膠層出現(xiàn)裂紋、變色、失去彈性等早期失效信號，需及時拆解重新處理，避免小問題演變成大事故。
