欧美色偷偷亚洲天堂bt,亚洲欧美日韩在线不卡,欧美综合激情网,国产黄色一级大片,亚洲中文有码字幕青青,久久久久国产一区二区三区,亚洲成年轻人电影网站www,色偷偷噜噜噜亚洲男人,国产亚洲欧美日韩在线三区,国产日韩欧美高清在线,欧美精品第1页www

在厭氧膠施工過程中，氣泡和固化不完全是兩大高頻問題，不僅影響密封性能，更可能埋下管道滲漏、設備松動的隱患。掌握這些缺陷的成因與補救技巧，是保障工程質(zhì)量的關(guān)鍵。

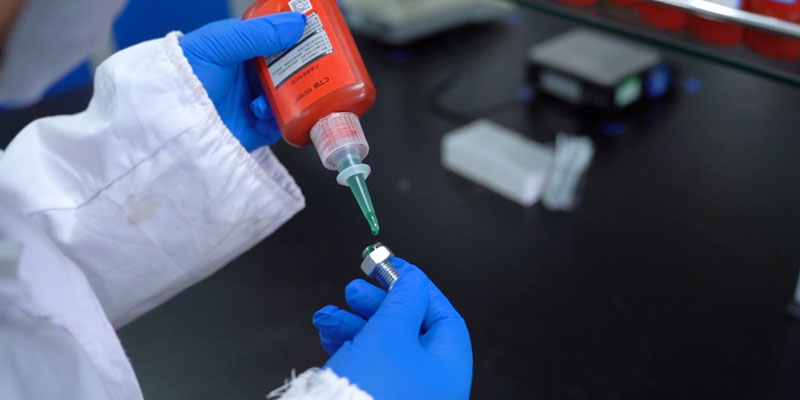

氣泡的產(chǎn)生多源于施工操作的細節(jié)疏漏。當膠液涂抹速度過快時，空氣容易被裹挾進膠層，在螺紋嚙合過程中形成密閉氣泡;若螺紋表面存在油污或銹蝕，膠液無法均勻浸潤金屬表面，也會因局部張力不均產(chǎn)生氣泡。此外，高粘度厭氧膠在低溫環(huán)境下流動性下降，涂抹時易形成空洞，進而發(fā)展為氣泡。解決這類問題需從源頭控制：涂膠前用無水乙醇徹底清潔螺紋，確保表面無雜質(zhì);采用 “螺旋式涂膠法”，沿螺紋小徑勻速涂抹，同時用毛刷輕掃膠層排出氣泡;若環(huán)境溫度低于 15℃，可將膠瓶置于 30℃溫水中預熱 10 分鐘，提升流動性后再施工。

固化不完全的表現(xiàn)形式多樣，可能是局部膠層保持液態(tài)，也可能是固化后強度不足。這一問題往往與三個因素相關(guān)：

一是密封空間的氧氣未充分隔絕，如螺紋配合間隙過大(超過 0.25mm)，空氣持續(xù)滲入阻礙固化;

二是金屬材質(zhì)影響，銅、鋁等非鐵金屬表面缺乏催化成分，需搭配專用底漆使用;

三是固化時間不足，高溫環(huán)境下雖能加速固化，但至少需保證 3 小時初固時間，常溫下則需等待 24 小時。

補救時需分情況處理：對未完全固化的部位，可先拆除連接件，用專用解膠劑清除殘留膠層，重新涂膠后選用大間隙型厭氧膠并增加涂抹量;非鐵金屬表面需補涂底漆，靜置 5 分鐘后再涂膠;若因固化時間不足導致強度不夠，可通過加熱至 50℃并保持 2 小時的方式促進完全固化。

值得注意的是，缺陷補救后的檢測環(huán)節(jié)必不可少。對于氣泡問題，可在膠層固化后用超聲波檢測儀掃描螺紋連接處，確認內(nèi)部無空洞;固化效果則通過 “扭矩測試” 驗證，施加規(guī)定扭矩后觀察是否出現(xiàn)松動，同時檢查膠層是否均勻分布。此外，施工前進行小范圍試涂能有效規(guī)避批量問題，特別是更換膠種或金屬材質(zhì)時，試涂后需測試 24 小時固化效果，確認合格后再全面施工。

厭氧膠的施工質(zhì)量直接決定其密封與鎖固效能，面對氣泡和固化不完全等問題，既要精準診斷成因，更要掌握針對性的預防與補救方法。通過規(guī)范操作流程、適配工況參數(shù)，才能讓厭氧膠充分發(fā)揮性能優(yōu)勢，為管道與設備的安全運行提供可靠保障。
